Centrale termice pe lemne Atmos DC40SX pachet
Centrale termice pe lemne Atmos DC40SX pachet
19% TVA inclus
Centrale termice pe lemne Atmos DC40SX pachet

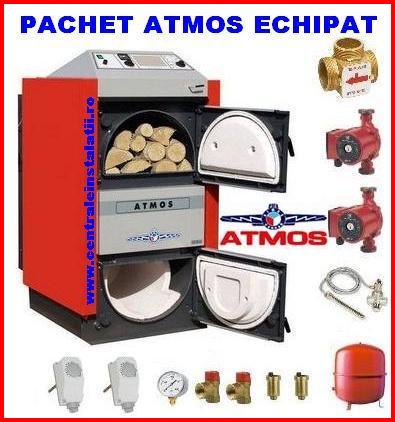

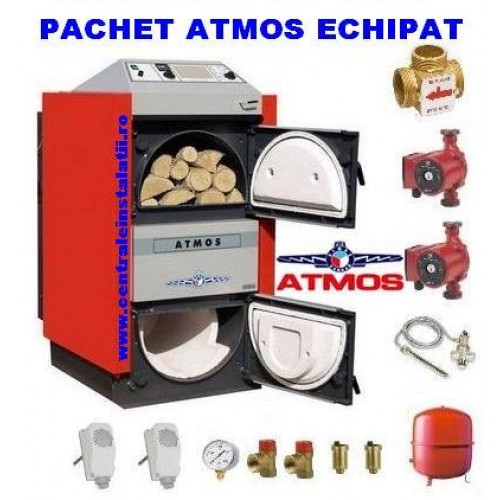

Pachet centrale termice pe lemne Atmos cu gazeificare DC40SX 40 Kw si accesorii aferente:
Nr. |
Produse |
Buc |
1 |
Centrala termica (cazan) Atmos DC40SX gazeificare |
1 |
2 |
Termoventil Termovar 32 61 C |
1 |
3 |
Pompe de circulatie pentru centrala (cazan) |
2 |
4 |
Supapa termica STS 20 |
1 |
5 |
Termostate de imersie pentru comandarea pompelor |
2 |
6 |
Manometru M1-ABS D80 0-4bar |
1 |
7 |
Supape de siguranta 2,5bar-1/2” |
2 |
8 |
Aerisitoare automate 1/2” |
1 |
9 |
Vas de expansiune |
1 |
Centrale termice (cazane) cu gazeificare pe lemne Atmos DC40SX, cu putere termica intre 28-40 KW si dotate cu exhaustor gaze arse.
Atmos DC40SX este un cazan cu gazeificare a lemnului produs in Cehia, fiind construit din tabla de otel de 6mm grosime. Centrala termica (cazanul) este impartit in doua camere. Camera superioara reprezinta depozitul de combustibil unde incepe procesul de ardere, iar in cea inferioara se realizeaza arderea si se strange cenusa rezultata. Intre cele doua camere se aduce un aport de aer secundar insuflat care realizeaza gazeificarea prin arderea gazogenului.
Centrale termice (cazane) cu gazeificare pe lemne Atmos DC40SX
Putere cazan : 28-40 KW
Randamentul : 80-89 %
Volum spatiu incalzit : aproximativ 559 mc
Suprafata incalzita : aproximativ 224 mp
Suprafata de incalzire (focar) : 3,5 mp
Volum de apa in centrala termica (cazan) : 80 L
Volum camera de ardere (focar) : 140 L
Diametru racordare cos de fum : 152 mm
Diametru tur : 1 1/2"
Diametru retur : 1 1/2”
Inaltime : 1300 mm
Latime : 770 mm
Adancime : 1045 mm
Greutate centrala termica (cazan) fara apa : 375 kg
Combustibilul
Unul din cele mai importante lucruri pentru functionarea acestor centrale termice (cazane) este combustibilul, care se recomanda sa fie uscat si cu o vechime de aproximativ 2 ani, cu umiditate de 12-20 %, cu lungimea butucilor de 330-1000 mm in concordanta cu felul centralei termice (cazanului) pe lemne, cu puterea calorica 15-17 Mj.kg-1. Folosind un astfel de combustibil asiguram si o durata de viata lunga a centralei termice (cazanului).
In graficul urmator vom vedea ca puterea calorica a combustibilului depinde foarte mult de continutul de apa. In concluzie puterea calorica scade foarte mult o data cu cresterea umiditatii.
Daca avem lemn cu umiditate mai mica de 12 % nu se recomanda a fi folosit
Tip lemn |
Puterea pentru 1 kg lemn in calorii |
||
KJ |
Kcal |
KWh |
|
Molid |
16250 |
3900 |
4,5 |
Pin |
15800 |
3800 |
4,4 |
Mesteacan |
15500 |
3750 |
4,3 |
Stejar |
15100 |
3600 |
4,2 |
Fag |
14400 |
3450 |
4,0 |
Avantajele cazanelor pe combustibil solid Atmos
Au camera de ardere generoasa permitand folosirea lemnelor de dimensiuni mari. Exhaustorul realizeaza o ardere facila reducand afumarea cazanului si realizand o ardere eficienta. Ventilatorul asigura in orice conditii aerul necesar arderii.Usor de curatat. Este un cazan construit foarte bine pentru a avea o ardere eficienta. Este echipat cu serpentina de racire, element de siguranta pentru supraincalzire. Are un consum de combustibil scazut si este ecologic.
Centrala termica (cazanul) pe lemne este livrat cu urmatoarele accesorii :
Racheta pentru curatat 1 buc.
Perie de otel cu accesorii 1buc.
Robinet de umplere 1 buc.
Instructiuni utilizare si intretinere 1 buc.
Regulator de tiraj Honeywell FR124 1buc.
Cosul de fum la centrale termice pe lemne Atmos
Centrala termica (cazanul) pe lemne va fi racordat la un cos de fum de catre o firma autorizata. Realizarea acestuia trebuie dimensionata corespunzator in asa fel incat sa existe tirajul necesar evacuarii gazelor arse din centrala termica (cazanul) pe lemne in orice conditii de functionare a acesuia. Diametrul cosului nu trebuie sa fie mai mic decat diametrul de iesire al acestuia din centrala termica (cazanul) pe lemne.
Dimensiuni ale sectiunii de cos :
20 X 20 cm |
Inaltime min. 7 m |
D 20 cm |
Inaltime min. 8 m |
15 X 15 cm |
Inaltime min.11m |
D 16 cm |
Inaltime min.12m |
Racordare centrale termice pe lemne (cazane) la reteaua electrica se realizeaza la 230V, 50Hz cu cablu alimentare cu fisa. In cazul in care se inlocuieste se va folosi un cablu similar iar acesta va fi inlocuit de o persoana autorizata de service. Trebuie retinut ca este obligatoriu sa avem protectie prin legare la pamant.
Pentru a proteja centrala termica (cazanul) pe lemne in situatiile in care se opreste curentul electric in timpul functionarii, se monteaza suplimentar o sursa neintreruptibila UPS cu un acumulator. Sursa neintreruptibila este recomandata la centrale termice (cazane) pe lemne deoarece in general montajul se realizeaza cu vas de expansiune inchis si nu cu vas deschis.
Dimensiuni |
DC40SX |
A |
1260 |
B |
970 |
C |
670 |
D |
946 |
E |
152 |
F |
75 |
G |
180 |
H |
1000 |
CH |
255 |
I |
240 |
J |
6/4” |
1. Corp cazan 13. Clapeta de fum
2. Usa alimentare 14. Piesa ceramica
3. Usa evacuare cenusa 15. Capac de curatire
4. Ventilator de presiune 16. Racord la cosul de fum
Exhaustor (S) 17. Maner actionare
5. Duza ceramica 18. Termometru
6. Panou de comanda 19. Etansare camera ardere
7. Termostat de siguranta 20. Intrerupator
8. Clapeta de aer 22. Regulator de tiraj FR 124
9. Piesa ceramica 23. Serpentina de racire
10. Piesa ceramica 24. Termostat reglaj
11. Snur de etansare 25. Izolatie usa
12. Piesa ceramica 26. Snur etansare usa
27. Termostat gaze arse
PUNERE IN FUNCTIUNE GRATUITA
GARANTIE 2 ANI
CENTRALE TERMICE PE LEMNE CU GAZEIFICARE ATMOS DC40SX 40Kw
